Данный тип дымоходов наилучшим образом подходит для установки в многоэтажных зданиях, оборудованных большим количеством газовых отопительных приборов.
QUADRO – линейка дымоходов, сделанных из керамики. Они сконструированы и выпускаются австрийской компанией Schiedel. Основная область применения – многоэтажные и многоквартирные здания, каждая квартира в которых оборудована индивидуальной отопительной системой. Как правило, это настенные котлы, работающие на природном газе и имеющие закрытую камеру сгорания.
В многоквартирных домах, как правило, устанавливаются дымоходы общего пользования. Семейство QUADRO можно использовать, когда в здании смонтирована газовая отопительная система. При этом каждый котел должен иметь горелку закрытого типа. Все отопительные приборы, находящиеся в здании, образуют систему газ – воздух, обозначаемую как LAS.
Для работы котлов воздух засасывается через специальное отверстие, расположенное снаружи здания у окончания дымохода. Он движется в промежутке между керамической трубой и ее защитной теплоизоляционной облицовкой. При этом воздух нагревается, и в камеру сгорания попадает горячим. Продукты сгорания выходят в атмосферу через дымоход. Такой способ предварительного разогрева воздуха существенно повышает КПД отопительной системы. Труба, соединяющая каждый котел с общедомовой трубой, проектируется и прокладывается индивидуально.
Основное производство размещено в Германии в городе Визау. Там имеется завод, основанный еще в 1865 году. Первоначально это была фабрика гончарных изделий, но технологии постепенно развивались, и через 18 лет на ней стали выпускать жаропрочные изделия, а еще через 9 лет освоили производство высокотемпературной керамики.
Сейчас бывшая фабрика выросла в современный производственный комплекс, разместившийся на территории 10 гектаров. Автоматизация позволяет обходиться небольшим штатом сотрудников, менее 80 человек. Но на современном оборудовании они выпускают почти триста тысяч труб ежемесячно.
Фирма Schiedel, специалистами которой были разработаны дымоходные системы типа QUADRO, принимает на себя расширенные гарантийные обязательства:
Отопление квартир в многоквартирных домах.Дымоходы из керамических материалов QUADRO, построенные по принципу LAS, считаются идеальным решением при возведении многоквартирного дома. Такая система дает возможность каждому владельцу квартиры обогревать ее, как он считает нужным, и при этом платить только за использованные газ и электроэнергию.
В этом случае нужны газовые котлы, оборудованные закрытой камерой сгорания. Воздух для них подается извне, они не используют воздух жилого помещения, поэтому могут работать, даже если наглухо закрыты окна и двери. Керамические дымоходы QUADRO сконструированы с учетом такой необходимости. Воздух для сгорания газа поступает через пространство между керамической трубой и ее изоляцией, а продукты сгорания засасываются в трубу. Такая конструкция исключает возможность несчастных случаев, связанных с утечками в жилое помещение газа или продуктов его сгорания.
Индивидуальная труба от каждого котла соединяется с коллективной трубой. Она выводит продукты сгорания от котлов всего дома. В системе QUADRO предусмотрена вентиляция и возможность удаления конденсата. В целом такие системы менее шумные, чем металлические, и в этом одно из несомненных преимуществ.
Верхняя часть коллективной трубы находится над крышей здания, поэтому всегда подвержена неблагоприятным погодным воздействиям. Ее нужно защищать. Применяют разные способы, которые обсуждаются на стадии проектирования здания. Это может быть кирпичная кладка вокруг трубы, облицовка, оштукатуривание наружной теплоизоляции и другие приемы.

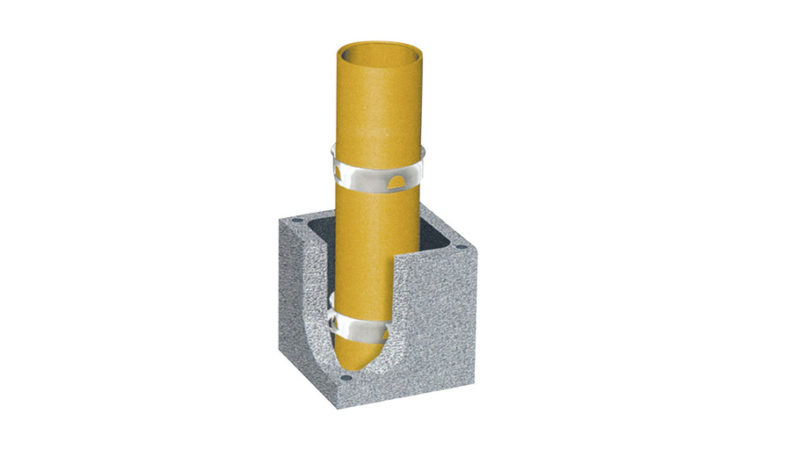

Основные части конструкции QUADRO.
Данный тип дымоходов из керамических материалов проектируется индивидуально под каждое здание, в котором планируется установка такой системы. На строительную площадку все поставляется полным комплектом.
Для каждого строящегося здания комплекты поставок индивидуальные. Они в основном различаются количеством комплектующих, но все содержат следующие элементы:
Для сборки дымохода так же понадобится:
Эти элементы не входят в комплект дымоходной системы QUADRO и приобретаются отдельно.
